+/-0.1mm Aluminiumplatte, Heizungsabkühlende heiße Presse-Platte CCL PWBs
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produkt-Name: | Kupfernes plattiertes Lamellieren (CCL), Heizung der Leiterplatte-(PWB)/abkühlende heiße Presse-Plat | Rohstahl: | S355JR; Q355B |
|---|---|---|---|
| Heiße Plattenart: | gekerbt und geschweißt; Schraubenstecker | Vorbei erhitzen: | Thermisches Öl; Dampf |
| Größe: | 1350*2300*55mm; 1500*1500*45mm | Oberflächenveredelung und Rauheit: | Cnc-Reiben und RA 0.8/1.6 |
| Oberflächenhartverchromung und Polnisch: | 0.01mm-0.03mm; Polishinig in RA 0,4 | Durchmesser des tiefen Lochs und Toleranz: | 28mm; eine bohrende oder mittlere Gelenkseitentoleranz innerhalb 2mm |
| Tiefbohren: | Cnc-Tiefbohren | Maßvollenden und -toleranz: | Cnc-maschinelle Bearbeitung und Toleranz +/-0.2mm |
| Flachheit: | 0.05mm | Parallizm: | 0.05mm |
| Hydraulische Prüfung: | 10 Mpa-Haltezeit 20 munites | Dampf-Prüfung: | Toleranz mit 180 Cgrad innerhalb 3 Cgrad |
| Anwendbare Industrie: | Multi-Tageslicht-Kupfer-plattiertes Lamellieren (CCL), hydraulische heiße Presse der Leiterplatte-(P | ||
| Markieren: | 0.1mm CCL Aluminiumplatte,CCL-Aluminiumplatte,Heiße Presseplatte PWBs |
||
Produktionsname: Kupfernes plattiertes Lamellieren (CCL), Heizung der Leiterplatte-(PWB)/abkühlende heiße Presse-Platteen
Spezifikation
|
Material
|
S355JR |
|
Produkt-Größe
|
4' durch 8' |
|
Einlass und Ausgänge
|
1 Einlass und 1 Ausgang |
|
Dickentoleranz
|
+/-0.1mm
|
|
Durchmesser des tiefen Lochs
|
28mm
|
|
Vorbei erhitzen
|
Dampf; thermisches Öl
|
|
Tiefbohren von beiden Enden
|
Toleranz im mittleren +/-1mm
|
|
Heizungstemperatur
|
180 Cgrad
|
|
Temperatureinheitlichkeit
|
+/--2 c-grees |
|
Funktionsdruck
|
25 kg/cm2
|
Hauptmerkmale:
Wir können heiße Platte entsprechend Ihrer Größe, einschließlich die Löcher entwerfen (2-in und 2 heraus, 4 herein und 4 heraus, 6-in und 6 heraus… usw.)
1. Wärmeträger: Thermisches Öl; Dampf; kaltes Wasser
2. Stahlmaterial: S355JR
3. Parallelismus der Oberflächentoleranz: 0.01mm ganze Oberfläche
4. Glattheitsgenauigkeit weniger als RA 0,8
5. Dickentoleranz: + 0.2mm
Schicken Sie uns Ihre Untersuchung, wenn Sie die ähnliche Nachfrage haben: blutechmachining@163.com-Ansprechpartner: Bruce Song
Dampfheizungsplatteen sind für alle Arten hydraulische heiße Pressen und unterhalb der pls nett, anwendbar ihre populären Entwürfe zu finden:
Art A;
Art B:
Art C;
Art D;
Art E;
Mehr Bilder:

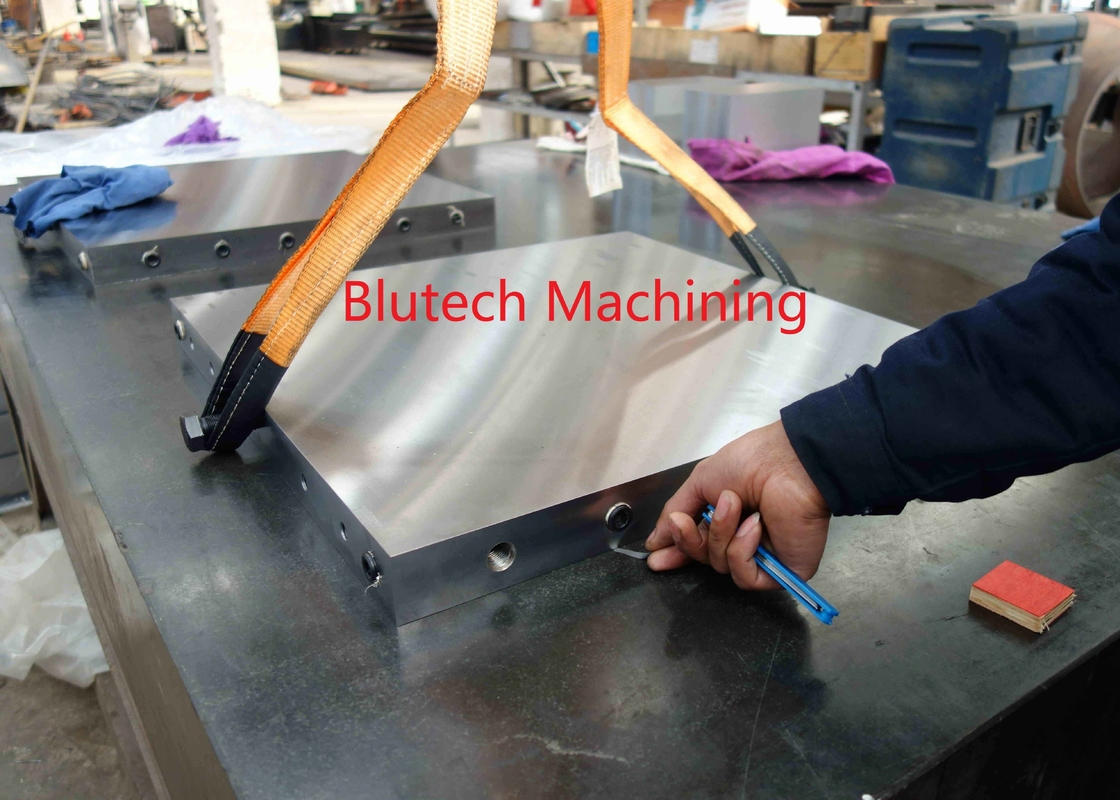

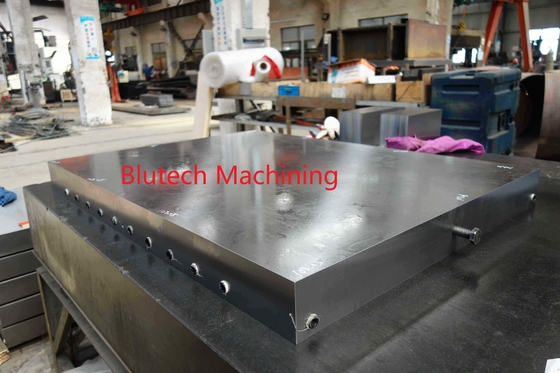

Abkühlende Platteen für Leiterplatte
3-D Inspektion

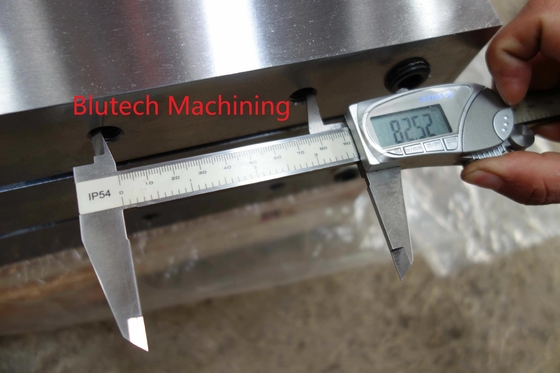

Dickentoleranzinspektion

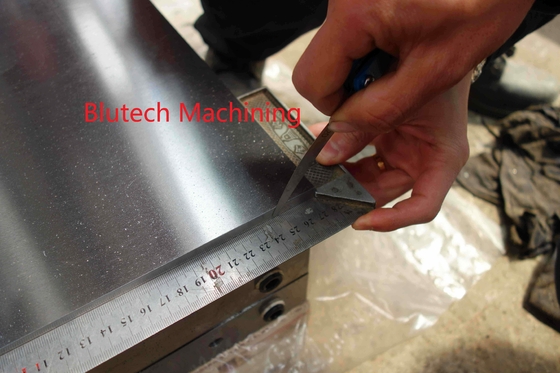

Sqaureness-Inspektion
Loch, zum von Inspektion zu durchlöchern
Flachheitsinspektion
