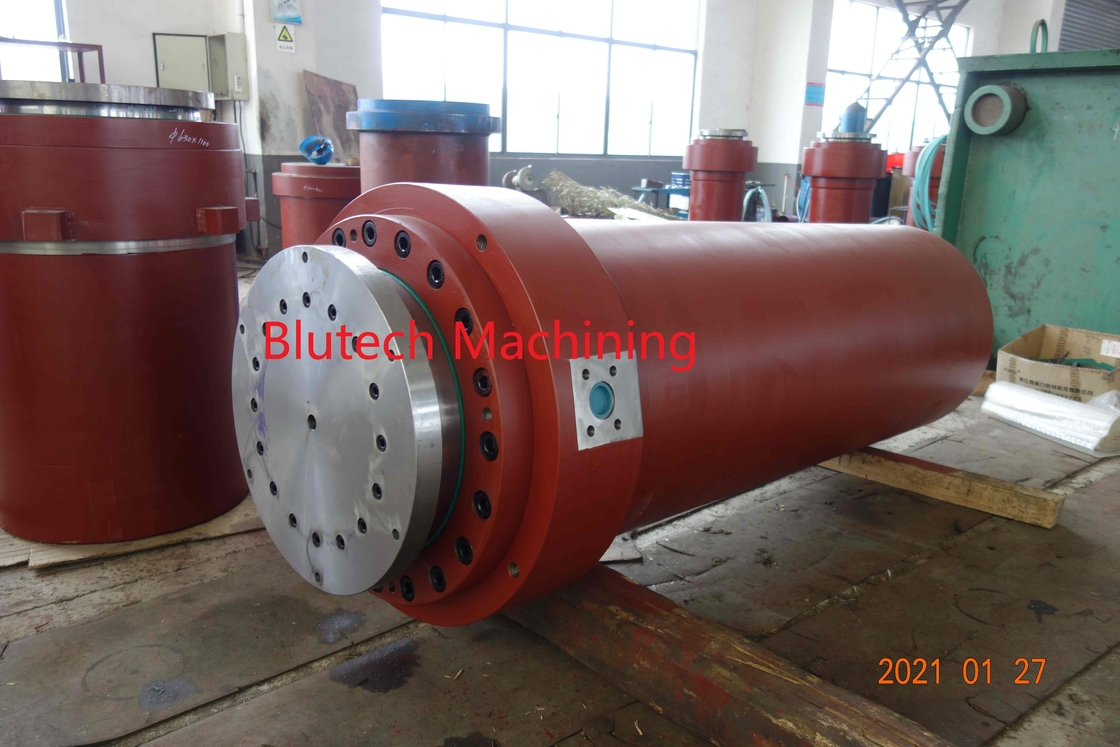

Einzelner Aktions-Zylinder nach Maß für hydraulische Metalforming-Presse

Name: Einzelner Aktions-Zylinder nach Maß nach Maß für hydraulische metalforming Presse



Hydraulische metalforming Pressen werden hergestellt, um große Karosserieteile und Bauteile zu produzieren. Für solche Presse benötigen wir die schweren, robusten Pressengestelle mit Höhenschweren fabrizierten Seitenspalten. Der Hydrozylinder für metalforming Pressen ist in hohem Grade auf der Qualität angefordert worden, und diese Zylinder sind für mindestens 50 Jahre Verwendung bestimmt, also haben wir die robuste Zylinderkörperstärke -120mm, und alle Teile werden von Stahl-C45/42CrMo geschmiedet gemacht und Ultrosand-Prüfung überschritt und Entspannung:



Zylinderkörper: Einteiler 1045/42CrMo schmiedete Stahl- oder geschweißten geschmiedeten Stahl mit Entspannung mit vollem geprüftem UT

Kolben: C45/42CrMo schmiedete Stahlstange mit Wärmebehandlungs- und Oberflächenhartverchromung mit Oberflächen-RA 0,4 und Härte HRC 45

Dichtung: Deutsche Marke oder Parker

Führungsbuchse: Messing



Einzelner Aktions-Zylinder nach Maß für hydraulische hydraulische metalforming Presse



Anwendung



Jene einzelnen Aktionszylinder sind für hydraulische metalforming Presse



Hauptmerkmale

1. der Zylinderkörper, der durch Stahl-C45/42CrMo gemacht wurde, schmiedete Stahl mit Ultrosand Prüfung
2. Kolben gemacht durch gekühltes Roheisen mit Oberflächen-RA 0,4 und Härte nicht weniger als HRC48

3. Dichtung durch Parker

4. Frontring durch Stahl-c45/42CrMo schmiedete Stahl



5. Maximaler Prüfungsdruck: Mpa 32

.

Produkt Mximum-Kapazität



Maximaler Durchmesser der Kolbenstange	1500mm
Länge	mehr als 15 Meter



Cnc-Maschinerie:

1. Horizontale Drehbank CNC: Länge Max Dias 2000mm* 15 Meter

2. Bohrmaschine tiefen Lochs CNC: Dia1500mm * Länge 15 Meter

3. Zylinderkörper innerhalb der Schleifmaschine: Dia1500mm * Länge 15 Meter

4. Meter vertikaler Drehbank DIA.5 CNC

5. Cnc-Müller: Breite 3 Meter, Länge 8 Meter



Hauptmaschinerieverfahren

1. Rohstoffausschnitt



2. Drehbank in Maß und in Ultrosand Prüfung



3. Schleifringkörper Innendurchmesser in Toleranz

4. Kletterhakenstangendrehbank in Maß

5. Kolbenstangewärmebehandlung und -oberfläche verhärtet

6. Kolbenausdurchmesserreiben

7. Des Kolbens Oberflächenchromüberzug heraus

8. Den Kolben in Toleranz Oberflächen heraus reiben

9. Versammlungsfrontring mit Dichtungen und Stützringen

10. Versammlungsfrontring in Zylinderkörper

11. Druckprüfend

12. Malerei und Lager
